ac7801x 高性价比车规级32位mcu


			产品概况
			规格框图
			开发板
			典型应用

ac7801x

高性价比车规级32位mcu

ac7801x是基于arm cortex-m0 内核的车规级mcu，拥有128kb flash,20kb ram,1路can-fd，lqfp48和qfn32两种封装。集成除法均方根运算单元，适用于bldc电机控制场景，已大量应用于汽车电子及电机控制等应用场景。

高可靠性

aec-q100 grade 1
支持-40℃~125℃
品质服务

多种渠道的威尼斯87978797的技术支持，提供典型
应用场景turnkey solution
通用性强

32位arm cortex-m0 架构，
完善的生态环境

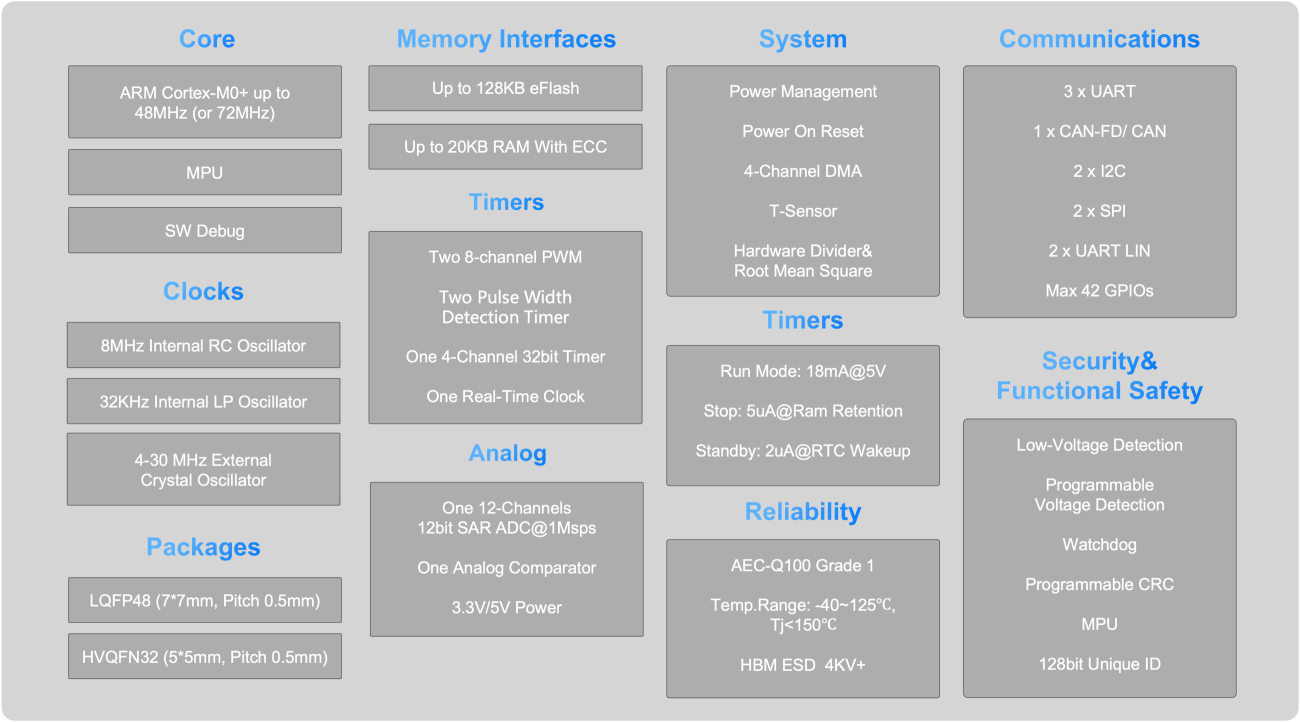

规格框图

通用开发板

通用开发板

支持1路can收发器电路，兼容can 2.0b/ can fd, 1路lin收发器电路，最高波特率20kbps，1路spi接口电路，1路i2c接口电路，最高支持42个gpio，1个电位器用于adc输入，2路 led用于pwm调试等，支持swd仿真调试接口，支持usb to uart 电路，可通过micro-usb接口打log。
- 主控芯片

  ac78013fdla
- pcb板供电

  12v/ 5v
- 支持调试方式

  swd
- pcb板尺寸

  90mm x 65mm
- mcu供电

  3.3v/ 5v
- 存储温度

  -40℃~85℃

电机开发板

电机开发板

ac7801x系列电机开发板由mcu控制板和功率驱动板组成，支持can/ lin/ uart/ spi等通讯接口，支持无感/ 有感（hall、编码器）、单电阻/ 双电阻/ 三电阻的bldc/ foc控制， v/ f控制，可配套atc自研电机算法8846威尼斯的解决方案，适用于无刷电机的应用调试。
- 主控芯片

  ac78013fdla
- 电机转子方式

  hall/ encode/ bemf
- pcb板框大小

  100 x 110mm (x2)
- 调速方式

  pwm/ key/ rp
- 电流采样方式

  单电阻/ 双电阻/ 三电阻
- 工作电压

  ≤ 48v
- 工作电流

  ≤20a
- 适用电机

  bldc/ pmsm
- 通讯方式

  lin/ can/ spi/ usb/ uart
- 调试/ 下载方式

  swd/ jtag

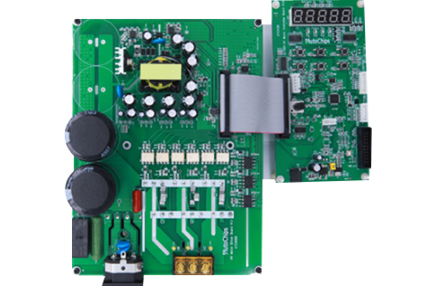

高压电机开发板

ac7801x高压电机开发板由mcu控制板和功率驱动板组成，支持can/ 485/ uart/ spi等通讯接口，支持高压电机的无感/ 有感（hall、编码器）、单/ 双电阻的bldc/ foc控制， v/ f控制，可配套atc自研电机算法8846威尼斯的解决方案，适用于高压无刷电机的应用调试。
- 主控芯片

  ac78013fdla
- pcb板框大小

  146.5 x 196.5mm 146.5mm x 77.7mm
- 工作电压

  ac220v
- 工作电流

  ≤10a
- 调试/下载方式

  swd/jtag
- 调速方式

  key/rp
- 通讯方式

  can/ spi/ uart/ 485
- 电机转子方式

  hall/encode/ bemf
- 电流采样方式

  单电阻/双电阻
- 适用电机

  bldc/pmsm

典型应用

车身ecu
- bcm/dcm
  氛围灯
- 电动升窗
  车载无线充
- 电动尾门
  电子换挡器
- 汽车大灯
  一键启动
- 尾灯
  仪表/车机
- 座椅通风加热
  方向盘按键
- 座椅腰托
  组合开关等
- 雨量传感器
新能源ecu
- bms
- obc
- 电池包热失效传感器
- 低速报警器
- 交流充电枪等
汽车热管理ecu
- 空调控制器
- 空调控制面板
- 方向盘加热
- 座椅通风加热等
智驾ecu
- 盲区预警系统

  手机控车
- 360全景

  防盗器
- 车载dvr

  t-box
- etc

  peps钥匙等
动力底盘ecu
- 制动防抱死控制器
  冷却风扇控制器
- 电子手刹控制器
  尿素泵
- 农用发动机控制器
  摩托车电喷等
- 低速电动车控制器
- 冷却水泵控制器
